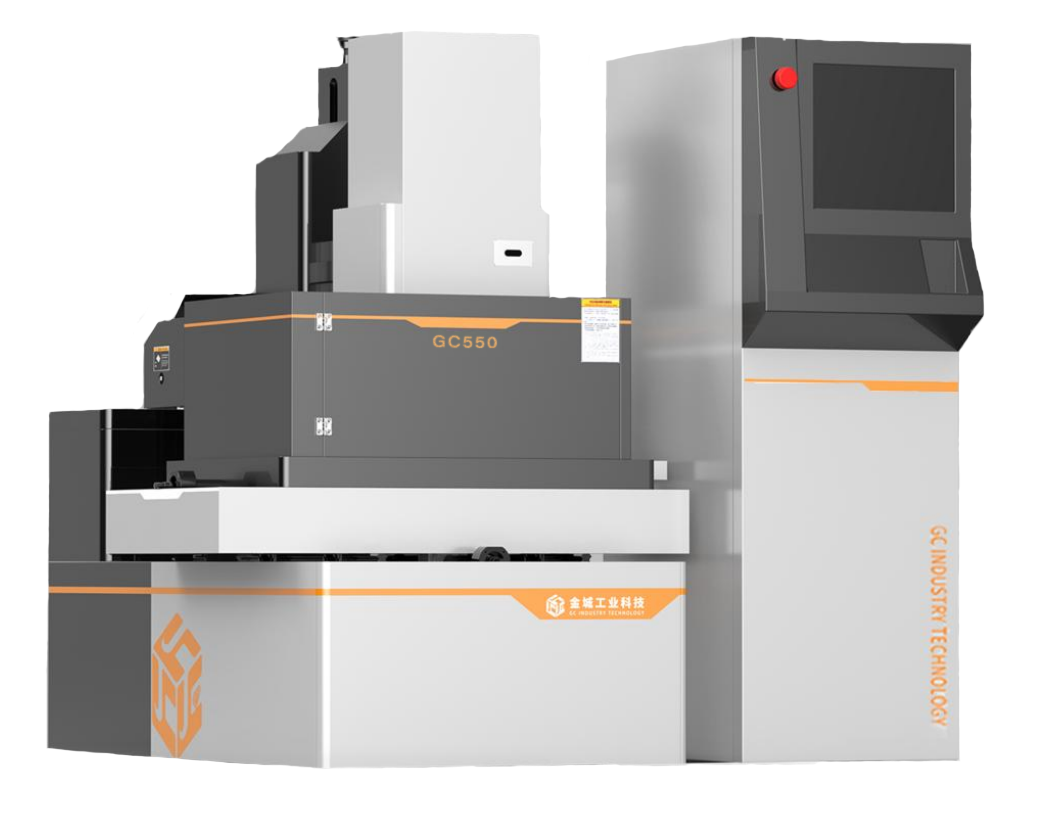

1.主要技術規格參數整機性能設備型號單位GC550機身主機尺寸(長/寬/高)mm1920*1620*2020設備總重量kg2300±50工作臺工作臺尺寸（寬×長）mm770*530液槽尺寸（寬×長）mm880*570行程X軸行程mm450Y軸行程mm550Z軸行程mm250加工能力切割厚度（電動可調）mm300切割錐度/工件厚度±6°/80工作臺最大承重kg400±20加工精度定位精度X/Ymm≤0.015/300mm重復定位精度X/Ymm≤0.008/300mm多刀切割精度mm10mm的四方高40mm,±0.005表面粗糙度umRa≤0.8加工效率最大切割效率mm2∕min≥250常用切割效率mm2∕min≥150最大加工電流A≥8加工電源空載電壓V100消耗功率KW≤2.0走絲系統電極絲直徑mm?0.12- ?0.2絲筒走絲速度變頻調速緊絲方式雙向自動緊絲走絲速度m/s3-12工作槽過濾精度um＜10（可選配5微米）過濾方式高壓過濾方式工作液水基切割液環境和電電力380V±10%/50/60Hz/2kVA溫度溫度5-40℃/濕度40-80%氣壓kpa86-106kpa2.主要零部件配置表機床序號名　稱說　明品牌/產地選配機身部分1床身樹脂砂鑄造中國2Ｘ/Ｙ軸絲杠精密滾珠絲杠NMC C2級或南工藝臺灣上銀或PMI3Ｘ/Ｙ軸導軌精密直線導軌PMI臺灣上銀或THK4注油泵電腦自動中國5導輪加厚寶石導輪益昌/協業6導絲嘴鉆石材料中國7換向開關-昌德8過濾系統高壓過濾方式中國電源部分9電源控制柜高性能控制電源中國10工業控制計算機無風扇雙核CPU(4線程)中國11工業顯示屏-戴爾12伺服電機-松 下13驅動器-松 下14變頻器-臺灣士林15接觸器-正泰西門子16繼電器-正泰西門子17開關-中國18電容紅寶石/尼吉康
